RZY-6800綜合監控服務器（經典型）
RZY-6800綜合監控服務器是針對數據中心、通信基站、藥品庫房，變電站等重要場所推出的新一代多用途一體化監控主機。產品遵循一體化(ALL IN ONE)設計理念，搭載工業級32位高性能ARM處理器，Linux操作系統， 采用B……
RZY-6800綜合監控服務器是針對數據中心、通信基站、藥品庫房，變電站等重要場所推出的新一代多用途一體化監控主機。
產品遵循一體化(ALL IN ONE)設計理念，搭載工業級32位高性能ARM處理器，Linux操作系統， 采用B/S架構，提供便捷的嵌入式WEB服務。內嵌監控系統集成信息采集、分析處理、策略執行、聯動控制、報表統計、日志記錄、智能告警等功能，無需依賴網絡、服務器及上位機軟件即可完成供配電、UPS、蓄電池、溫濕度、空調、漏水、新風機、煙感、消防、紅外防盜、視頻圖像等一體化綜合實時監控管理。高度集成電話短信通訊模組及TTS語音合成服務，可通過電話語音、短信、郵件、現場廣播、聲光進行報警。被監控傳感設備直接接入監控主機，無需外接采控模塊和協議轉換模塊，且接口采用標準RJ45接口并附帶供電，由監控主機集中為各種傳感器提供工作電源，停電狀態下能夠使用內置后備電源獨立為主機和傳感器提供電，保證監控系統持續穩定運行。管理人員可直接通過瀏覽器和相應權限就可以實時查看監控場地環境、設備參數、告警、報表、日志等信息，代替人工巡檢，實現無人值守，提高維護效率，降低管理成本。
一體化監控系統部署簡單、維護方便、軟件易用。重要的是降低了故障點、維護點，減少了外部網絡、供電等不穩定因素對系統的干擾，提高監控系統的可靠性和穩定性，保障用戶的生產安全。
適用于政府、電力、軍隊、銀行、電信、教育、醫院、機場、鐵路、工廠、酒店、倉庫、交通等行業，專為計算機網絡機房、通信機房、通信基站、電力基站、變電站、居民配電所、UPS機房、蓄電池組機房、戶外機柜、無人值守現場、藥品庫房、倉庫等場景的動力、環境、安全及網絡的一體化監控而設計。
1. 一體化產品架構，工業級低功耗ARM處理器，Linux操作系統，內置硬件看門狗，故障自動恢復，來電自啟動，軟硬件高度一體化。

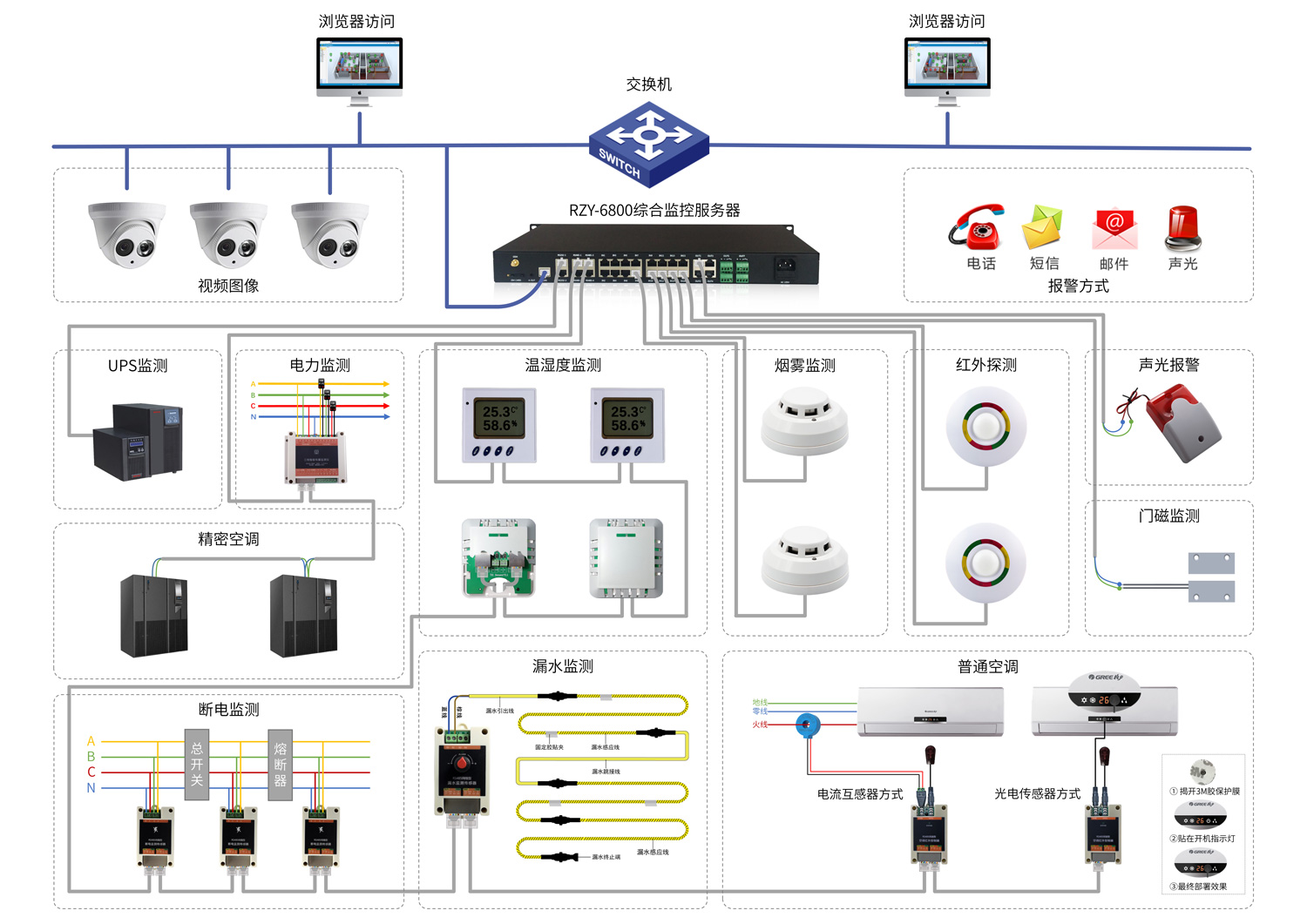

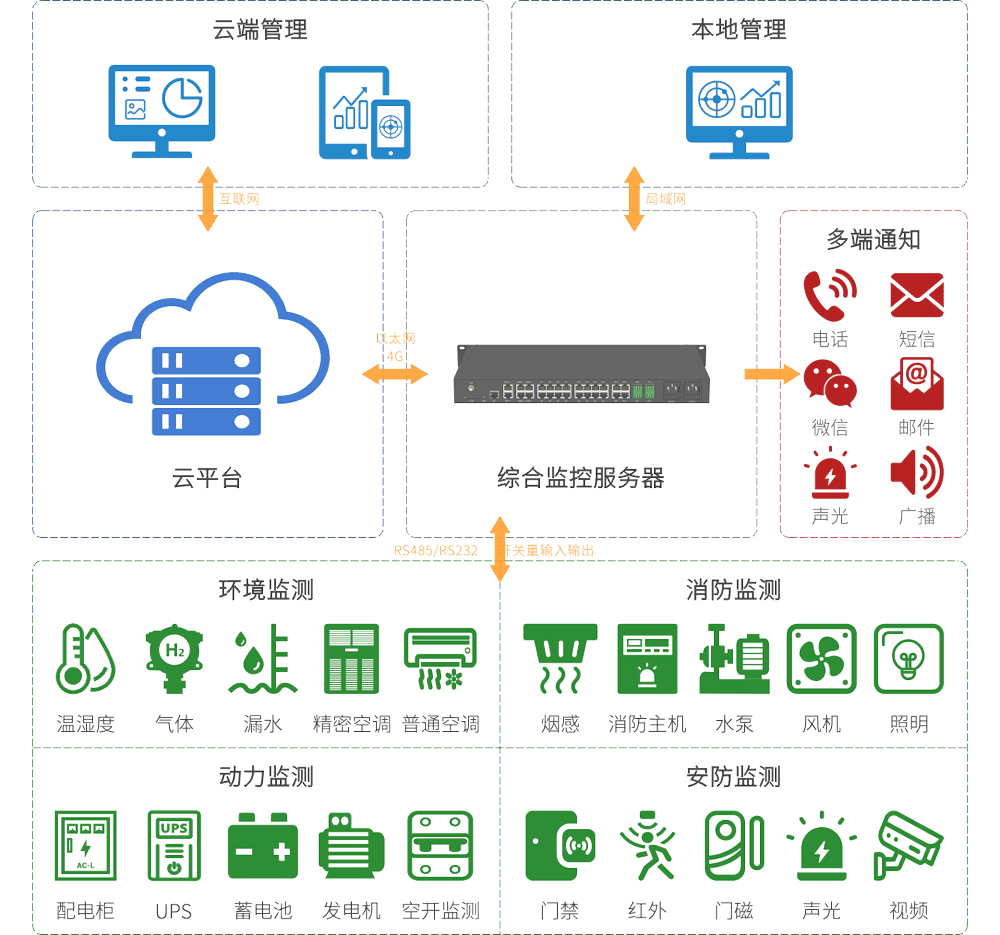

2. 一體化綜合監控，正版綜合監控管理系統，集信號采集、分析、處理、聯動、報警、日志、報表等功能，無需依賴網絡、服務器及上位機軟件即可完成供配電、UPS、蓄電池、溫濕度、空調、漏水、新風機、煙感、消防、紅外防盜、視頻圖像等一體化綜合實時監控。

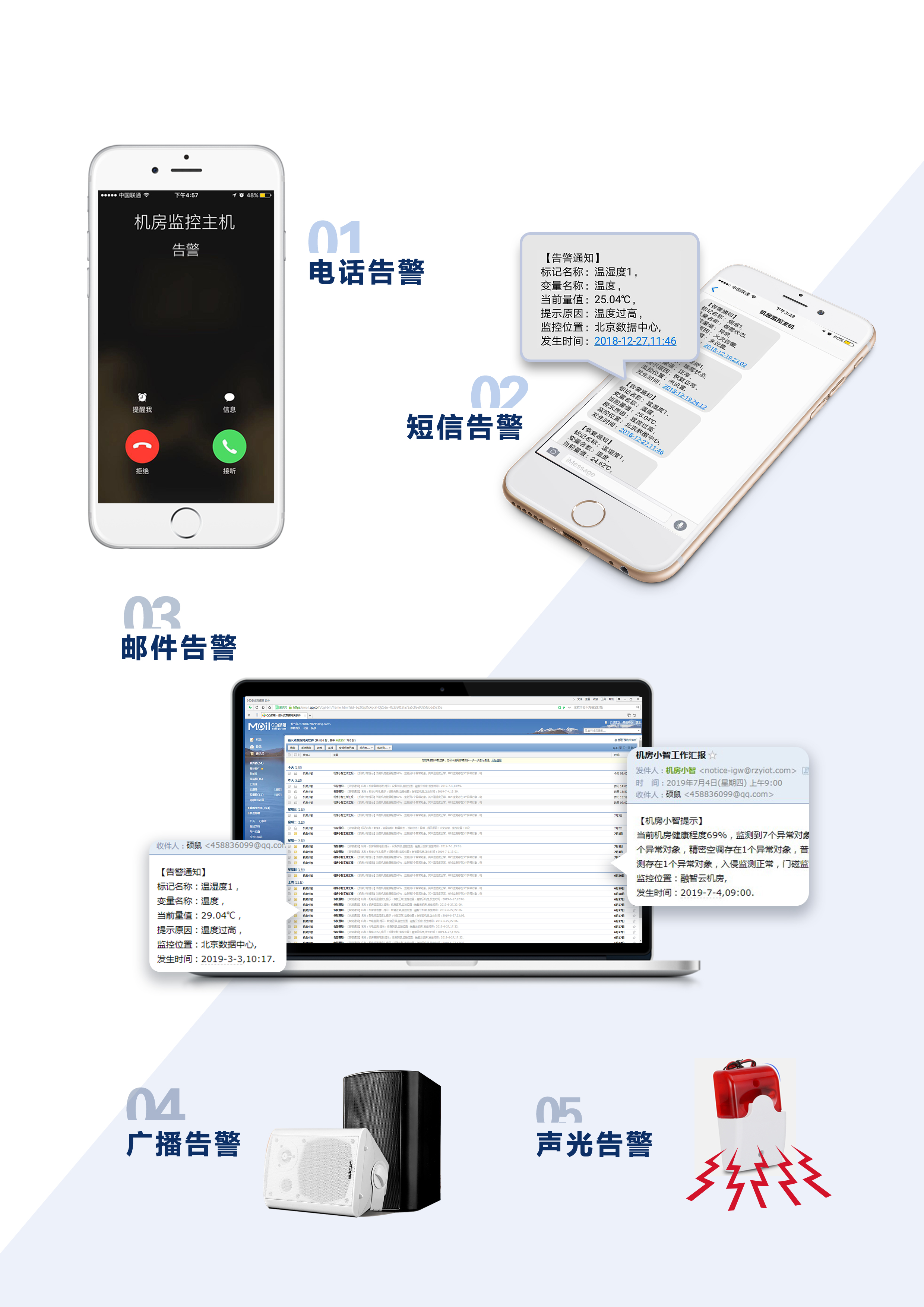

3. 多方式報警服務，高度集成電話短信通訊模組及TTS語音合成服務，無需外接報警服務器，即實現電話語音、短信、郵件、現場廣播、聲光多樣化報警。
4. 完善的報警機制，多報警聯系人，電話未接轉短信通知，可對接現場廣播系統實時語音播報，具備告警通知、恢復通知、定時通知，智能過濾算法，避免重復報警。
5. 豐富的采集端口，采用標準RJ-45接口，接口復合信號和供電，被監控傳感設備可通過開關量輸入、開關量輸出、RS485總線、RS232總線等方式，采用網線直接與監控主機連接，中間無需采控模塊、協議轉化模塊以及外部電源供電。即插即用，部署簡單、維護方便。
6. 內置高效穩定的電源管理和大容量后備鋰電池，停電狀態下仍能為主機和傳感器供電，續航時間>24小時。（選配）
7. 一體化獨立組網、獨立供電，降低了外部網絡、供電等不穩定因素對監控系統的干擾，提高監控系統的可靠性和穩定性，保障用戶的生產安全。
8. 采用B/S架構，提供簡潔、直觀、易用的WEB界面。無需安裝客戶端軟件，管理人員直接通過瀏覽器和相應權限就可以實時查看監控場地環境信息、設備參數、告警、報表、日志等信息。
9. 監控主頁具備3D風格和WIN10風格雙視圖，不同視角全局呈現，可隨意切換視圖模式，并可拖拽監控對象自由布局。
10. 支持云平臺和微信管理，可實現多機房分布式集中管理，隨時隨地掌握監控動態，讓管理更加輕松簡單。（注：暫不支持，開發中）
11. 開放數據接口，數據物模型化，數據主動推送同步，方便第三方系統及云端平臺接入。
12. 支持布防撤防功能，方便靈活管理臨時性的工作安排。
13. 靈活、簡單的策略和聯動設置，每個數據點都可以設置邏輯觸發條件，并關聯相應控制和報警動作。
14. 豐富的日志和報表功能，支持詳細的事件記錄、報警記錄、系統日志記錄、關鍵數據歷史記錄，能夠以圖表形式展現，并可將數據導出備份。
15. 系統具備多級多用戶管理，可分配用戶角色權限，以及授權時效，方便系統授權管理。普通用戶只能對系統進行瀏覽，管理人員除了對系統具有瀏覽權，還可以配置管理整個系統。
16. 方便靈活的定時任務功能，支持每天或者每周的任何時間任務創建，可實現監控狀態短信定時匯報、郵件定時匯報，多組開關量定時控制策略的創建。
17. 支持視頻圖像集中監控，可對接主流品牌網絡攝像頭和NVR硬盤錄像機，例如：?？礗PC、大華IPC、宇視IPC及部分海康NVR接入。
18. 強大的設備管理功能，被監控傳感和設備無節點限制，可根據需要靈活增加刪減，而且可對每個設備監控參數進行策略觸發和聯動設置。
19. 內置設備類型庫和驅動庫，10年沉淀，支持多種通訊協議，可對接艾默生，山特，科華，科士達，易事特、美的、大金、柏克等品牌的智能設備。獨創開放的驅動開發平臺，開發者可簡單快捷的完成新設備驅動開發。
20. 便捷的遠程調試和升級功能，可遠程對智能設備進行驅動調試，并可遠程軟件更新，降低部署和維護成本。
21. 簡便的網絡監視功能，支持路由器、交換機、服務器等IP設備TCP服務端口網絡狀態監視。（注：暫不支持，開發中）
序號 | 系統類別 | 功能 | 功能需求 |
1 | 環境系統 | 漏水監測 | 對空調、加濕器、門口、窗戶等附近進行圍閉監測，有水漏出時可實時報警。 |
2 | 溫濕度監測 | 實時監測機房?jī)?nèi)各采樣點的溫度和濕度參數。 | |
3 | 精密空調監測 | 監測精密空調回風溫度、送風溫度、空調模式、運行狀態、設定參數以及告警故障等信息。 | |
4 | 普通空調監測 | 監測空調開關機狀態及環境溫濕度信息，支持紅外遠程開關機、模式選擇、溫度調節、風速調節等操作。 | |
5 | 新風機監測 | 監測新風機開關機及運行狀態。 | |
6 | 動力系統 | 配電監測 | 實時監測機房的供電質量，包含供電電壓、電流、功率因數、頻率、有功功率、無功功率、視在功率、電能等。 |
7 | UPS監測 | 監測輸入輸出電壓、電流、功率、后備時間等參數，整流器、逆變器、電池、旁路等部件運行狀態和告警信息。 | |
8 | 市電監測 | 監測單相或三相四線A\B\C相中任一相斷電狀態 | |
9 | 開關監測 | 監測配電柜內各開關狀態。 | |
10 | 熔斷器監測 | 監測配電柜內熔斷器的狀態。 | |
11 | 蓄電池組監測 | 監測單體電池的電壓、內阻和溫度，以及電池組充放電電流等參數。 | |
12 | 消防系統 | 消防主機 | 監測消防控制器的總開關報警、氣體報警、火警等干接點信號狀態，并可與門禁系統聯動。 |
13 | 煙霧監測 | 監測煙霧傳感器所在區域的煙霧狀態。 | |
14 | 安防系統 | 視頻監控 | 可對接主流品牌網絡攝像頭和NVR，通過監控系統集中查看現場實時視頻圖像。 |
15 | 入侵監測 | 通過紅外和微波雙重探測技術，對人體和物體移動狀態進行監測。 | |
16 | 門禁監控 | 監測門禁各門當前狀態，開關門歷史記錄，以及遠程開關門。 | |
17 | 門磁監測 | 監測門和窗戶的開關狀態。 | |
18 | 網絡系統 （注：暫不支持，開發中） | 路由器 | TCP服務端口網絡狀態 |
19 | 交換機 | TCP服務端口網絡狀態 | |
20 | 服務器 | TCP服務端口網絡狀態 |
系統參數 | ||
型號系列 | RZY-6800（經典型） | |
產品構架 | ARM處理器+Linux操作系統+綜合監控管理系統，嵌入式軟硬件一體化架構 | |
監控范圍 | 供配電、UPS、蓄電池、溫濕度、精密空調、普通空調、漏水、新風機、煙感、消防、紅外防盜、視頻圖像等 | |
監控點數限制 | 無限制，按需靈活添加 | |
報警方式 | 電話語音、短信、郵件、現場廣播、聲光 | |
WEB服務 | 支持，通過瀏覽器可實時查看監控場地環境信息、設備參數、告警、報表、日志等信息 | |
雙主視圖 | 支持，3D+WIN10風格雙視圖，不同視角全局呈現 | |
日志報表 | 支持事件記錄、報警記錄、系統日志記錄，關鍵數據歷史記錄圖表形式展現，支持記錄導出備份 | |
用戶管理 | 多級多用戶管理，可分配用戶角色權限，以及授權時效，方便系統授權管理 | |
布防撤防 | 支持 | |
定時任務 | 支持每天或者每周的任何時間任務創建，可實現短信、郵件定時匯報，多組開關量定時控制 | |
第三方接口 | 支持 | |
云端+微信管理 | 暫不支持，開發中 | |
遠程升級 | 支持 | |
獨立組網供電 | 支持 | |
電源管理 | 電源斷電無延時轉后備鋰電續航供電，系統穩壓，能耗管理，過壓保護，過載保護，電池充放電管理及過壓欠壓過流保護，開關機管理，電量監控（鋰電池選配） | |
外設規格 | ||
LED指示燈 | 1個 | 系統運行指示燈 |
開機按鈕 | 1個 | 金屬開關 |
電源輸入 | 1路 | 寬電壓輸入，短路/過壓/過載保護 |
RS-485總線 | 4路 | RJ-45接口，復合12V供電和信號，防雷保護 |
RS-232總線 | 2路 | RJ-45接口，防雷保護 |
開關量輸入 | 16路 | RJ-45接口，復合12V供電和信號，光耦隔離開關量輸入 |
開關量輸出 | 8路 | 4路高速晶體管電壓輸出(12VDC/1A)，RJ-45接口，帶12V供電； 4路繼電器干接點輸出(30VDC/5A)，接線端子，帶12V供電； |
以太網 | 1路 | RJ-45接口， 10/100M自適應以太網 |
音頻輸出 | 1路 | 3.5mm音頻接口，外接音響系統報警可實時語音廣播 |
SIM卡接口 | 1個 | 標準SIM卡抽屜式卡槽，注：僅支持中國移動手機卡 |
天線 | 1個 | SMA同軸外螺內孔接口，GSM/GPRS天線接口 |
電氣規格 | ||
電源輸入 | 電壓范圍90~264VAC，頻率范圍47~63Hz ，額定功率65W | |
后備電池 | 內置12V10Ah（120Wh）鋰電池，續航時間>24小時（選配） | |
平均功耗 | 5W | |
電源輸出 | DC 12V 5A | |
物理規格 | ||
產品尺寸 | 483mm X 250mm X 44mm（長X寬X高） | |
外觀材質 | 黑色氧化著色噴砂面板，黑色噴塑機身 | |
環境參數 | ||
工作溫度 | -10°C ~ +60°C | |
存儲溫度 | -20℃ ～ +70℃ | |
濕度范圍 | 0 ~ 95% ，非凝結 | |
 |  |

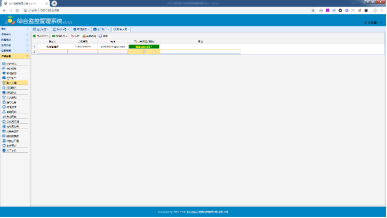

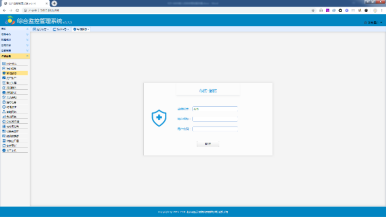

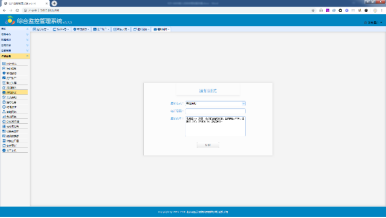

內置WEB服務，瀏覽器輸入監控主機IP地址直接訪問，無需安裝客戶端軟件，拒絕復雜操作。 | 監控主頁3D視圖模式，3D背景圖可靈活定制，監控對象可拖拽自由布局 |
 |  |

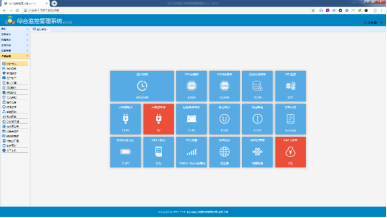

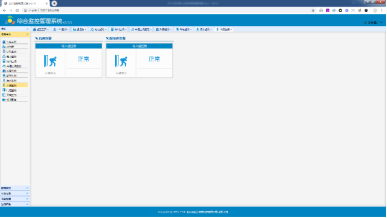

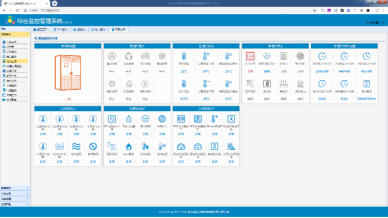

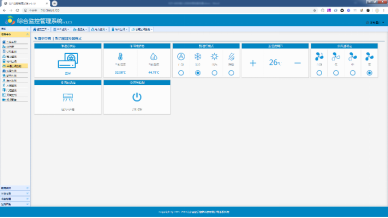

| 監控主頁WIN10視圖模式，監控對象磁貼可拖拽自由布局 | 溫濕度，實時顯示環境溫度和濕度。 |
 |  |
配電監測，實時顯示電壓、電流、功率因數、頻率、有功功率、無功功率、視在功率、電能等。 | UPS監測，實時顯示電壓、電流、功率、后備時間、整流器、逆變器、電池、旁路、報警等狀態信息。 |
 |  |
| 精密空調，實時顯示回風溫度、送風溫度、空調模式、運行狀態、設定參數以及告警故障等信息。 | 普通空調，顯示開關機狀態及環境溫濕度，支持遠程開關機、模式選擇、溫度調節、風速調節等操作。 |
 |  |

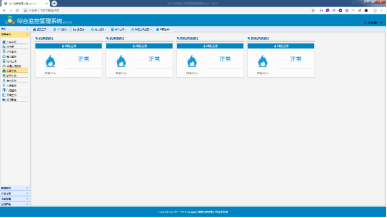

消防監控，監測消防主機報警信號或煙霧傳感器所在區域的煙霧狀態。 | 雙鑒探測，通過紅外和微波雙重探測技術，對人體和物體移動狀態進行監測。 |
 |  |

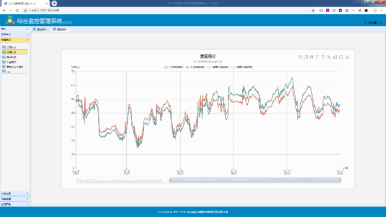

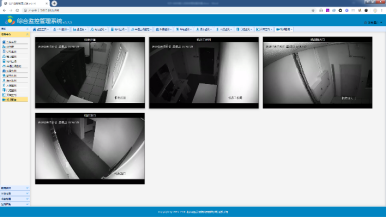

| 視頻監控，可對接主流品牌網絡攝像頭和NVR，通過監控系統集中查看現場實時視頻圖像。 | 歷史數據曲線或柱狀呈現，支持縮放、截取、曲線和柱狀轉換、圖表導出、方便數據變化趨勢分析。 |
 |  |

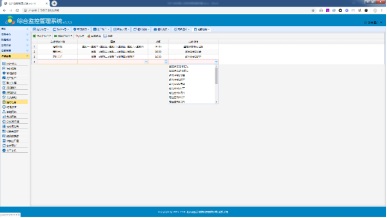

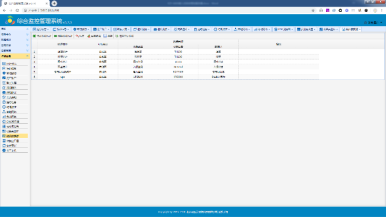

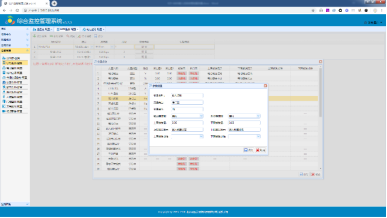

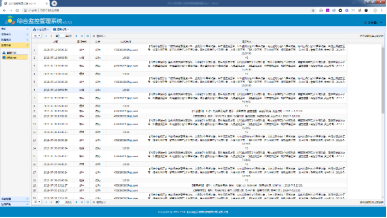

| 日志記錄，支持詳細的事件記錄、報警記錄、系統日志記錄，并可將數據導出備份。 | 設備管理，傳感設備可根據需要靈活增加刪減，而且可對每個設備監控參數進行策略觸發和聯動設置。 |
 |  |
| 系統運行狀態，實時顯示運行時間、CPU和RAM使用率、數據庫、供電電壓電流、移動網絡狀態等信息 | 布防撤防，方便靈活管理臨時性的工作安排。 |
 |  |

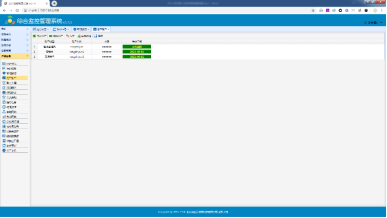

| 用戶管理，具備多級多用戶管理，可分配用戶角色權限，以及授權時效，方便系統授權管理。 | 聯系人簿，可添加多位電話、短信、郵件報警聯系人。 |
 |  |
| 定時任務，可實現每天或者每周的任何時間短信、郵件定時匯報，多組開關量定時控制。 | 定時任務，可實現每天或者每周的任何時間短信、郵件定時匯報，多組開關量定時控制。 |
 |  |

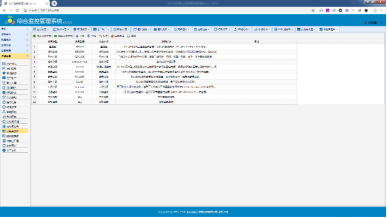

| 設備類型庫，內置豐富智能設備驅動庫，包含三相電力儀、UPS、精密空調、普通空調、蓄電池、溫濕度、漏水、消防和安防設備等。 | 統計數據源，選擇配置重要數據點進行數據歷史記錄，可通過曲線或柱狀圖表對數據趨勢進行分析。 |
 |  |

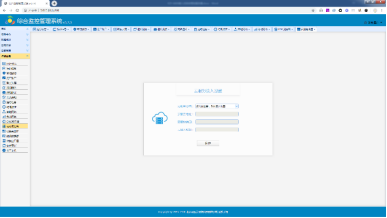

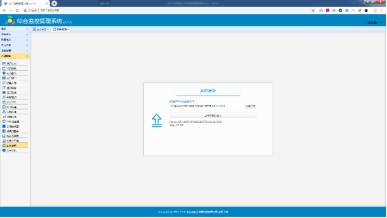

軟件更新，系統固件上傳更新，方便簡單，降低部署和維護成本。 | 軟件更新，系統固件上傳更新，方便簡單，降低部署和維護成本。 |

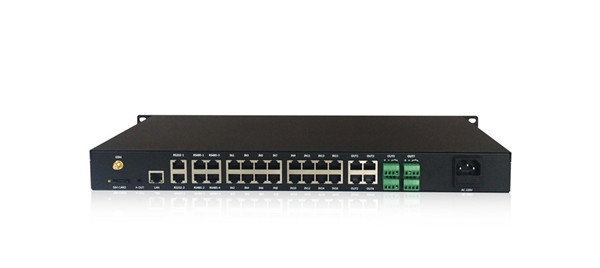

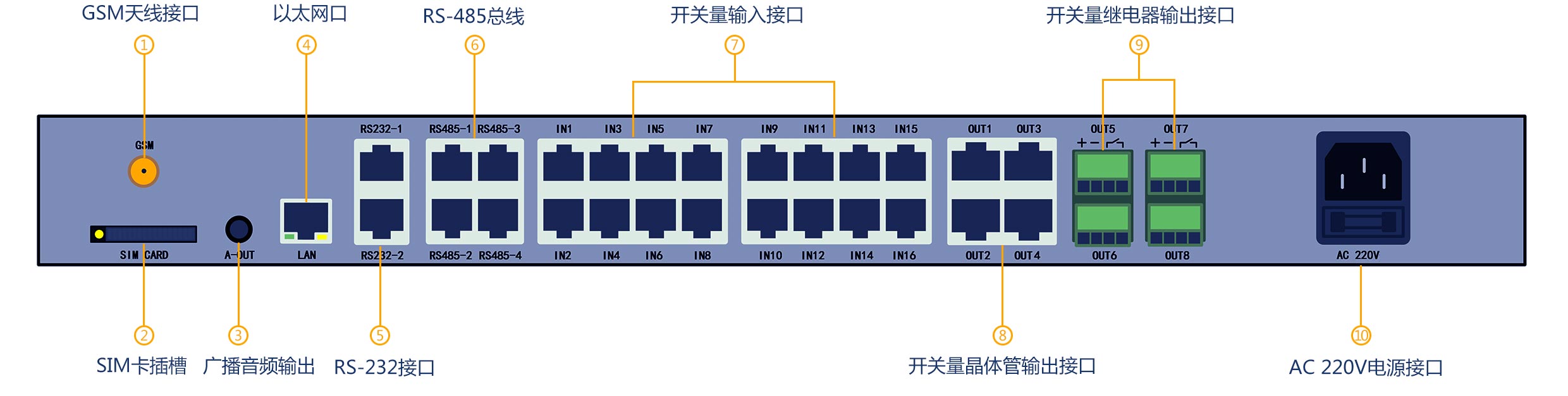

序號 | 接口名稱 | 接口標識 | 接口功能說明 | 備注 |
1 | GSM天線接口 | GSM | SMA同軸外螺內孔接口，GSM/GPRS天線接口 | 標配GSM吸盤天線 |
2 | SIM卡插槽 | SIM CARD | 標準SIM卡抽屜式卡槽 | 注：僅支持中國移動手機卡 |
3 | 廣播音頻輸出 | A-OUT | 3.5mm音頻接口，外接音響系統報警可實時語音廣播 | |
4 | 以太網口 | LAN | 10/100M自適應以太網，RJ-45接口 | |
5 | RS-232接口 | RS232-1 | 用于RS-232通訊類型設備接入，如：UPS等。 接線方式：超五類網線布線，RJ-45水晶頭壓接 接口線序：2-RXD、3-TXD、5-GND | |
RS232-2 | ||||
6 | RS-485總線 | RS485-1 | 用于RS-485通訊類型設備接入，如：精密空調、電量?jī)x等。 接線方式：超五類網線布線，RJ-45水晶頭壓接，附帶供電 接口線序：1/7-12V、2/8-GND、3/4-A、5/6-B | 最大接入32臺設備 |
RS485-2 | 最大接入32臺設備 | |||
RS485-3 | 最大接入32臺設備 | |||
RS485-4 | 最大接入32臺設備 | |||
7 | 開關量輸入接口 | IN1 | 光耦隔離開關量輸入，用于開關量干接點類型設備接入，如：煙感、雙鑒、門磁等。 接線方式：超五類網線布線，RJ-45水晶頭壓接，附帶供電 接口線序：1/7-12V、2/8-GND、3/4-COM、5/6-IN | |
IN2 | ||||
…… | ||||
IN15 | ||||
IN16 | ||||
8 | 開關量晶體管輸出接口 | OUT1 | 高速晶體管控制電壓輸出，最大負載能力12V 500mA?？捎糜诼暪鈭?bào)警控制、燈光控制、門禁開關控制等。 接線方式：超五類網線布線，RJ-45水晶頭壓接，附帶供電 接口線序：1/7-12V、2/8-GND、3/4-OUT+、5/6-OUT- | |
OUT2 | ||||
OUT3 | ||||
OUT4 | ||||
9 | 開關量繼電器輸出接口 | OUT5 | 大功率繼電器干接點輸出，最大負載能力30V 5A?？捎糜诼暪鈭?bào)警控制、燈光控制、門禁開關控制等。 接線方式：綠色接線端子，附帶供電 接口線序：從左向右12V、GND、COM、NO | |
OUT6 | ||||
OUT7 | ||||
OUT8 | ||||
10 | AC220V電源接口 | AC220V | 電壓范圍90~264VAC，頻率范圍47~63Hz ，額定功率65W |

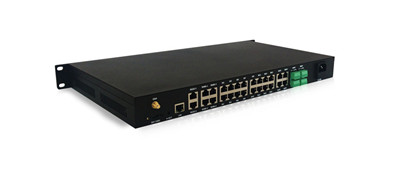

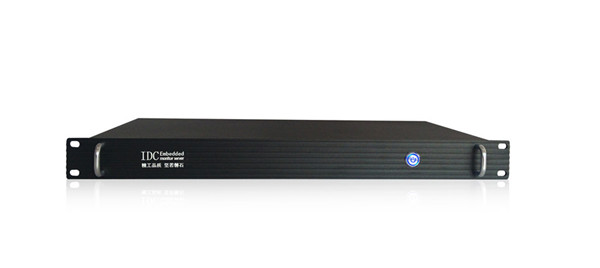

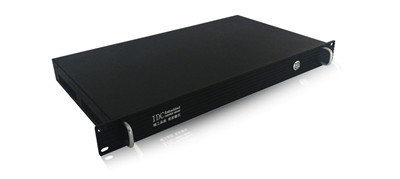

黑色金屬 | 噴砂質感 | 簡潔大方 | 沉穩美觀
接口豐富 |標準RJ45接口 | 無需專業人員 | 部署簡單 | 維護方便
